近日，红点奖组织官方公布了2023年的评选结果，我会理事单位绿联星辰新品GS600获奖，绿联星辰GS系列产品是由绿联与比亚迪联合开发。比亚迪想必大家都知道，拥有二十多年的电池产品研发和制造经验。绿联更是深耕充电领域多年，参与广东质检院主导制定的T/GDEDIA 0004-2022 《便携式储能电源 通用技术要求》标准的制定。强强联合之下所产生的智慧结晶是怎样的呢?

绿联星辰户外电源GS1200是GS600的升级版，官称内置1024Wh磷酸铁锂电池，搭配 U-Turbo 超能模式与 PowerZip 优闪充技术，续航能力更强，输出更大，适用范围更为宽广。那这款产品是否名副其实呢？我们一测便知。

测评品牌：

绿联是一家集研发、设计、生产、销售于一体的国家级高新技术企业，是全球科技消费电子知名品牌企业，为用户提供全方位数码解决方案。目前，绿联已在传输类、音视频类、充电类、存储类和移动周边类为用户提供了一系列优质产品，行销多个国家和地区。绿联一直坚持品牌原创，截止2022年6月已拥有境内专利698项，境外专利506项，计算机软件著作权35项。

测评产品信息：

一、产品外观

绿联星辰移动储能电源GS1200选用系列经典金属灰配色，整体看起来有一种神秘感，同时外壳采用94 V-0级防火阻燃PC+ABS材质使用更加安全。顶部采用一体式提手设计，单手即可提走非常方便，同时还印有“1200W”字样，凸显品牌亮点。正面为直流控制区域，配备照明灯、车充、显示屏、直流输出端口与直流开关键，应用范围广。

两侧内部配备散热风扇搭配散热孔，加速散热，预防在使用过程中内部发热严重产生安全隐患，其中椭圆形的突起散热孔设计可防止小孩误触，更加贴心。

底部贴有产品铭牌说明该款产品的规格参数，四角分别设有减震塑胶垫，可以减小震动对户外电源造成损伤。

它的左侧的 LED 照明灯底部设有独立按键开关，共有弱光、强光、爆闪、SOS四档位模式调节，照明灯最下方按钮为IOT开关键，可进行手机app控制，调节等相关操作。中间的液晶显示屏可以实时显示输入输出功率、电池剩余电量、过载警告、高低温警示、Wi-Fi蓝牙连接状态等功能，并且显示屏的表面还有保护膜，可以保护显示屏的清晰度，防止划痕。显示屏下方为2A2C 共4个USB端口，标称C口和A口分别支持输出 100W 和 22.5W。

右侧的车充口使用胶塞保护，防止异物或误触，端口最大支持12V 10A 120W输出，可以为12V车载电瓶补电。车充下方为DC 5521输出接口，单口最高支持12V5A 60W输出。

侧面配置三个五口AC交流插孔，设计间隔即便同时使用也绰绰有余，上方为 AC电源开关/关闭按钮；最高支持220V 1200W输出，接孔内部设有防护门，在增加安全性的同时也可延长其使用寿命。

另一侧面有一个防尘盖板，打开后为输入端口，分别为充电过流保护开关、AC交流输入接口、DC直流输入接口（太阳能/车充充电）以及接地螺丝，更加安全可靠。

这款产品具备APP控制功能，可以通过APP进行远程联网控制。手机应用商店可搜索【绿联】应用或者微信小程序《绿联储能》；在打开户外电源的 IOT 选项，进入程序后可搜索并蓝牙/WiFi 连接已开启的户外电源设备，可以远程查看电量使用情况，下方操作界面为各个端口的输出显示以及开启/关闭按钮，并且进入设置后可对电源实现进阶模式设置，同时拥有 OTA 远程升级，更加智能。

这款绿联星辰移动储能电源GS1200的长度约为33cm，宽度约为22cm，总高度约为26cm。

绿联星辰户外电源GS1200的实测重量约为11.7kg，成年人可轻松提走。

小结：这款绿联星辰户外电源GS1200采用深灰设计，并且外壳采用UL94标准的V-0最高等级防火材质，搭配两侧高转速散热风扇可以迅速带有内部热量，安全更加放心。同时搭配智能手机控制系统，科技感十足。

二、兼容性

一款户外电源性能的体现兼容性占据很大一部分，这款GS1200两个DC5521和车充直流接口为固定输出，它2A2C四个USB直流输出端口的兼容协议对于我们消费者而言相对重要，因为对于我们电子产品充电速度的快慢与它的端口协议息息相关。

测评中心实际测量到绿联星辰户外电源GS1200的USB-C端口兼容协议：Apple2.4A、Samsung、QC3.0、QC2.0、QC4+、DCP、SCP、FCP、AFC、PD3.0、PPS；最大可实现20V5A 100W快充，测得另外一个USB-C端口兼容协议与之相同。

这款户外电源的USB-A端口兼容协议: Apple2.4A、Samsung、QC3.0、QC2.0、DCP、SCP、WARP；最大可实现4.5V5A 22.5W快充，另外一个USB-A端口兼容协议与之相同。

绿联星辰户外电源GS1200的交流输出端口额定输出功率为1200W,通过实际测量发现最大支持1300W持续输出，官称瞬间输出功率可达2500W。也就是说这款户外电源交流持续输出可以兼容1300W功率以下的电器，包括热水壶、烧烤架、电饭锅、电磁炉等设备。

小结：通过以上测评中心实际测量可以看出这款绿联星辰户外电源GS1200非常出色，相较于市面上其他同规格的户外电源兼容范围更广，它的直流输出端口可以兼容市面上大多数快充协议，尤其是USB-A端口最大支持huawei-SCP协议4.5V5A 22.5W快充，这是给华为用户的福利。AC输出端口更是可以支持0~1200W的各类电器。具备U-Turbo超能模式，瞬间最大功率可达2500W，综合以上表现可以给这款户外电源9.7分。

三、安全性

产品的安全性是所有人都关心的一个问题，而如户外电源这种内部带电池并且还带有强电的产品更是受到广泛关注。测评中心将通过一系列标准规范的测试来检验这款绿联星辰户外电源GS1200的安全性如何。

在我们使用过程中可能会由于各种因素而造成户外电源端子的短路情况发生，测评中心将这款绿联星辰户外电源GS1200以额定参数充满电，然后将USB-A端口外接电子负载设置0.1Ω短接正负极1h，结束后再以额定输入参数充电30S观察其现象，通过多轮试验，测评中心发现这款产品在短路之后，直接进入保护状态，屏幕显示F28故障代码，恢复正常带载后仍可正常工作。

以同样的试验方法针对它的USB-C端口进行试验，结果与USB-A端口相同。如此试验可以看出这款户外电源更加让人安心。

测评中心实际测量出这款户外电源确为纯正弦波输出，恒压正弦波稳压输出，符合国标GB12325-90/GB4943.1。用电更加安全稳定，不伤电器更加让人放心。

这款户外电源官称具备U-Turbo超能模式，最大功率可达2500W，测评中心实际测量发现这款户外电源接入功率为2500W的热水壶可以正常运行。

四、产品续航

续航能力直接关系到产品的使用效果和用户的体验。针对现代科技产品的快速发展，人们对于续航能力的要求越来越高。因此，在开发和设计产品时，提高产品的续航能力成为了一个十分重要的问题。

测评中心实际测量发现这款户外电源通过市电充电的最大功率约为225.7V 4.967A 1107W，相较于同类型的户外电源充电速度要快约5倍左右。

这款绿联星辰户外电源GS1200从0%充满电仅需要大约1小时15分钟，充电达到70%左右输入功率会逐渐减小，充满电之后会自动断掉对电池充电。它在功耗方面的表现十分优秀，待机功耗仅3W左右。智能化管理增加了电池组使用寿命。

户外电源在充电过程中所产生的噪音也是一个问题，因为我们充电一般都是在室内充电，而绿联在设计的时候正是考虑到这点，这款在绿联星辰户外电源GS1200在最大功率下充电在50cm处的噪音仅为41.0db，相当于室内一般噪音。

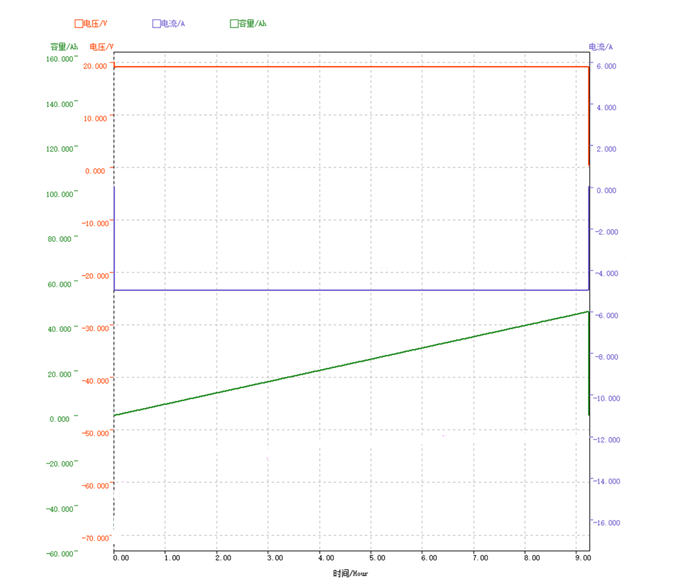

能量的转换效率反映了一款户外电源的内部电路设计的优劣。转换效率越高也就是说明电路设计更加成熟，测评中心将这款绿联星辰户外电源GS1200的USB-C端口以最大输出功率20V5A 100W从满电持续放完，总计放电能量约为912.5Wh，转换效率约为89.1%，远超其他同类型的户外电源。

在实际使用中户外电源的使用时间是根据所用设备的输出功率决定的。绿联的这款星辰户外电源GS1200直流输出端口如果以20V5A 100W放电的话，总计放电时间约为9小时14分钟，经测评中心多次测量验证若是以它的交流输出端口最大1200W放电，总计放电时间约为43分钟。总计放电能量约为866.5Wh，转换效率约为84.6%。

小结：通过测评中心实际测评发现这款户外电源的续航能力确实远超其他同类型的户外电源，市电充电功率最大可以达到约1107W，充满电大约需要1小时15分钟。待机功耗低至3W左右，在最大1200W的输出下转换效率更是高达84.6%。足以可见这款产品内部电路设计之成熟。在实际使用中，可能存在多种充电组合充电，具体使用时间是要以实际输出功率为准。这款电源还支持边充边放。所以关于电源续航能力评分可达到9.8分。

五、产品拆解

通过以上测评我们可以发现这款户外电源的各项表现都非常出色，之所以有如此惊人的表现完全依托于成熟的电路设计和它的产品用料。我们拆开之后可以看到这款绿联星辰户外电源GS1200内部虽然接线繁多，但整体布线整齐且均有UL认证。它整体是由逆变模块、直流输出面板、BMS模块组成。

通过测评中心拆解发现逆变模块采用MCU方案进行控制，集成了交直流充电和交流放电电路。主控MCU选用兆易创新，型号为GD32F303RCT6，是一颗主频达120MHz的MCU，内置Cortex-M4内核，具备256KB FLASH和48KB SRAM，支持PWM信号输出，负责双向逆变驱动信号输出和保护功能检测。内部功率器件来自华润微和东微。驱动芯片来自纳芯微和屹晶微。同时两个散热风扇搭配对流散热器形成风道，可以快速带走内部产生的热量。

逆变板的背面固定铝板和散热贴进行散热，并且下方采用塑料隔板与BMS模块隔离，散热风扇安装在隔板两侧。拆下铝板背面焊接整流桥，电流采样芯片，MOS管和电流采样电阻等元件，并且整体电路有三防漆作为防护，使用寿命更长。

在逆变板的侧面为直流输出面板，在左上方为蓝牙WIFI模块，来自乐鑫，内置ESP32-C3系列芯片，RISC-V处理器，内置4MB FLASH，具有15个GPIO，采用板载PCB天线，用于手机APP控制。中间为显示屏。在下方为直流输出端口和相应的保护芯片。

取下显示屏，下方为快充协议芯片及其相应电路，采用英集芯IP2723T协议芯片搭配IP6550同步降压控制器，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。同时具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

直流输出板的背面是由主控芯片、同步降压电路和各个模块的连接端口组成。主控芯片同样选自兆易创新，型号为GD32F303VET6A，是一颗主频达120MHz的MCU，内置Cortex-M4内核，具备256KB FLASH和64KB SRAM，支持PWM信号输出，用于保护控制功能。

在隔板的下方为BMS模块，BMS模块下方连接电池组，左侧为保险丝和电池保护管，右侧上方为电流检测电阻，右下方为电池保护芯片，均衡电路和通信接口。上下焊接连接器用于检测电池组单体电池电压，其中主控芯片来自瑞萨，型号RAJ240090，是一颗支持3到8串电池应用的电池保护芯片，集成电池容量计量和可编程的保护功能，支持过压、欠压，温度保护，输出短路保护，充电过电流保护和放电过电流保护。MOS管和降压转换器分别来自AOS万代和IT德州仪器。PCB板丝印绿联并且大面积裸露铜锡可以增加载流量增强散热能力。

这款绿联星辰户外电源GS1200的内部电芯选用的是鹏辉8S2P 40135磷酸铁锂电池，并且外部有加厚塑料外壳固定，更加安全。磷酸铁锂电池的安全性较高，不易发生过充、过放等危险情况，它的寿命较长，能够经受更多的充放电循环，大大延长电池的使用寿命。此外，磷酸铁锂电池的环保性能较好，不含有毒性金属元素，对环境的影响较小。虽然它的能量密度没有三元锂电池的大，但是性能更加稳定，使用寿命更长。

小结：测评中心通过拆解发现这款户外电源的外壳采用PC+ABS 材质V-0防火等级，内部有逆变模块、直流输出面板和BMS模块组成。并且都为独立模块设计通过连接器连接。内部电路设计非常成熟，大大降低了在使用过程中的能量损耗。USB端口采用英集芯IP2723T快充协议芯片搭配IP6550同步降压控制器，可以满足目前市面上大部分设备的快充需求。每个模块的均有双重或多重保护，使用更加安心。所以这款户外电源的综合评分可以达到9.9分。

重要提醒：电源产品内部构造精细，拆机易造成使用故障，建议非专业人员不要拆机。

总结：

通过以上的拆解测评可以看出这款绿联星辰户外电源GS1200具有兼容性广、安全性高、续航能力强等特点。它支持边充边放和自动切换，官称U-Turbo超能模式支持2500W设备。2A2C四个USB输出端口均支持快充，DC接口支持12V10A输出。此外还支持配合太阳能板充电，可以满足日常设备供电使用。它的APP远程控制功能可以体现先进的智能化，科技感十足。充电速度更快，最高功率可达1100W左右，大约1小时15分钟即可充满。安全性更高，外壳采用最高V-0级防火材质外壳可减小起火风险，独立模块化设计以及电路中的多重保护功能更能体现十足的安全感。
